SC8745Q
36V/100W 升降压转换器，集成低压侧 MOSFET 和 I2C 接口
销售咨询
申请样片
SC8745Q
36V/100W 升降压转换器，集成低压侧 MOSFET 和 I2C 接口
SC8745Q 是一款升降压转换器，带有两个低端集成电源开关，能够在输入电压达到、高于或低于输入电压时调节输出电压。SC8745Q 在 3.7V 至 36V 宽输入电压下工作，可输出 1V 至 29V 电压，支持各种应用。SC8745Q 适用于 USB 电源交付应用。它可以通过 I2C 接口与外部 USB PD 控制器良好配合，并提供灵活的可编程功能。SC8745Q 采用电流模式控制方案。开关频率可通过 I2C 设置为 280kHz/420kHz/560kHz。SC8745Q 还提供可选的扩频功能，以优化 EMI 性能。SC8745Q 提供输入/输出过压保护、逐周期电流限制、输出短路保护、平均输出电流限制和热关断保护。SC8745Q 采用 20 引脚 3mm x 5mm Wettable Flank QFN 封装。
SC8745Q 是一款升降压转换器，带有两个低端集成电源开关，能够在输入电压达到、高于或低于输入电压时调节输出电压。SC8745Q 在 3.7V 至 36V 宽输入电压下工作，可输出 1V 至 29V 电压，支持各种应用。SC8745Q 适用于 USB 电源交付应用。它可以通过 I2C 接口与外部 USB PD 控制器良好配合，并提供灵活的可编程功能。SC8745Q 采用电流模式控制方案。开关频率可通过 I2C 设置为 280kHz/420kHz/560kHz。SC8745Q 还提供可选的扩频功能，以优化 EMI 性能。SC8745Q 提供输入/输出过压保护、逐周期电流限制、输出短路保护、平均输出电流限制和热关断保护。SC8745Q 采用 20 引脚 3mm x 5mm Wettable Flank QFN 封装。
产品详情
设计和开发
技术文档
应用方案
参数
封装/引脚/尺寸
特性
通知和说明
产品详情
参数
封装/引脚/尺寸
特性
通知和说明
技术文档
应用方案
更多应用方案
我们的车载充电产品，涵盖不同功率等级，集成度高，支持多种公私有协议
2024.10.11
前往了解更多
前往了解更多
参数名称
参数数值
VIN range
3.7-36V
Abs. VIN (max)
40V
VOUT range
1-29V
IOUT range
6A
MOS
Int. two LS FETs
Topology
Buck-Boost
参数名称
参数数值
Fsw
280kHz/420kHz/560kHz
Prog. Vout
FB / I2C
Output ILIM
High Side Sense
Features
Short to Battery Protect, Spread spectrum, Wettable Flank

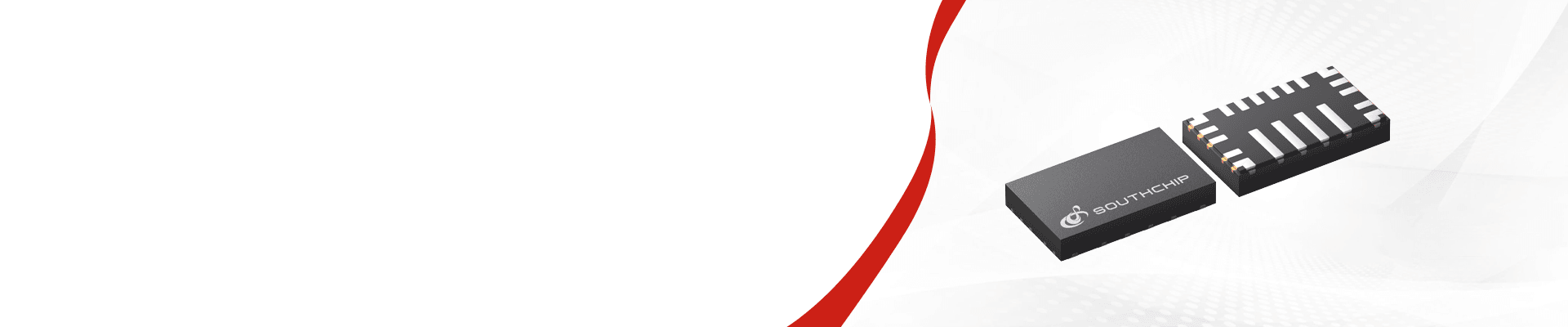

Package
QFN-20 3x5
参数名称
参数数值
VIN range
3.7-36V
Abs. VIN (max)
40V
VOUT range
1-29V
IOUT range
6A
MOS
Int. two LS FETs
Topology
Buck-Boost
Fsw
280kHz/420kHz/560kHz
Prog. Vout
FB / I2C
Output ILIM
High Side Sense
Features
Short to Battery Protect, Spread spectrum, Wettable Flank
Package
QFN-20 3x5
