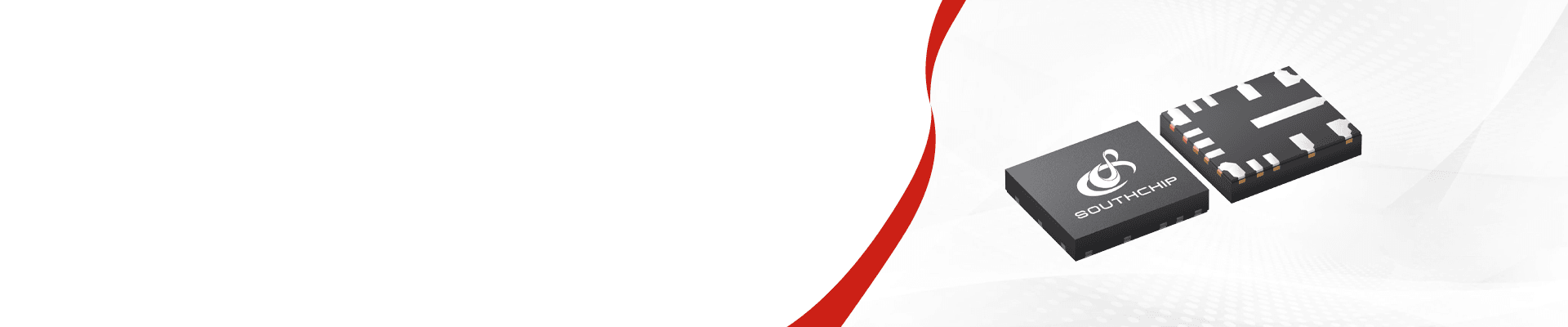

SC81460Q
36V/6A，汽车低静态电流降压转换器
销售咨询
申请样片
SC81460Q
36V/6A，汽车低静态电流降压转换器
SC81460Q 是同步降压转换器系列，具有 3V 至 36V 的宽输入电压。SC81460Q 可通过设置分压电阻在定制电压下调节输出电压。它通过快速环路响应的电流模式控制，可提供高达 6A 的高效输出电流。SC81460Q 专为汽车应用而设计。该器件采用扩频、QFN 封装和对称引脚布局，以优化 EMI 性能。高达 2.2MHz 的开关频率有助于避免对噪声敏感的频率。SC81460Q 采用峰值电流模式控制方案。开关频率可与外部时钟同步。SC81460Q 提供输出过压保护、逐周期峰值电流限制、输出短路保护和热关断保护。SC81460Q 采用 14 引脚 4mm X 3.5mm QFN 封装。
SC81460Q 是同步降压转换器系列，具有 3V 至 36V 的宽输入电压。SC81460Q 可通过设置分压电阻在定制电压下调节输出电压。它通过快速环路响应的电流模式控制，可提供高达 6A 的高效输出电流。SC81460Q 专为汽车应用而设计。该器件采用扩频、QFN 封装和对称引脚布局，以优化 EMI 性能。高达 2.2MHz 的开关频率有助于避免对噪声敏感的频率。SC81460Q 采用峰值电流模式控制方案。开关频率可与外部时钟同步。SC81460Q 提供输出过压保护、逐周期峰值电流限制、输出短路保护和热关断保护。SC81460Q 采用 14 引脚 4mm X 3.5mm QFN 封装。
产品详情
设计和开发
技术文档
应用方案
参数
封装/引脚/尺寸
特性
通知和说明
产品详情
参数
封装/引脚/尺寸
特性
通知和说明
设计和开发
各项参数
值

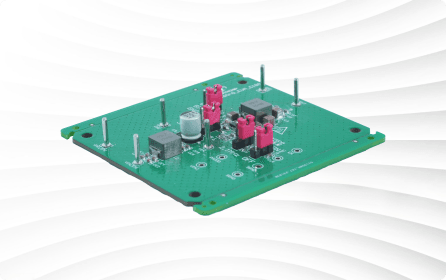

EVM 型号
SC81460Q EVM
关键器件
SC81460Q
最大工作电压
42V
最大电流
3A
技术文档
应用方案
更多应用方案
我们提供智能座舱完整的解决方案，包含降压变换器，升压变换器，升降压变换器，带诊断 LDO，USB 2.0 充电保护转换器等
2024.10.14
前往了解更多
前往了解更多
参数名称
参数数值
VIN range
3.0-36V
Abs. VIN (max)
42V
VOUT range
1-VIN*95%
Iout(Max)
6A
MOS
35mΩ/20mΩ
Topology
Buck
Fsw
200 – 2200kHz
参数名称
参数数值
Spread Spectrum
√
Power Good
√
Sync to Clock
√
PFM
√
Features
Low Iq, 100% duty cycle, BIAS pin, Wettable Flank
Package
QFN-14 4x3.5
参数名称
参数数值
VIN range
3.0-36V
Abs. VIN (max)
42V
VOUT range
1-VIN*95%
Iout(Max)
6A
MOS
35mΩ/20mΩ
Topology
Buck
Fsw
200 – 2200kHz
Spread Spectrum
√
Power Good
√
Sync to Clock
√
PFM
√
Features
Low Iq, 100% duty cycle, BIAS pin, Wettable Flank
Package
QFN-14 4x3.5
