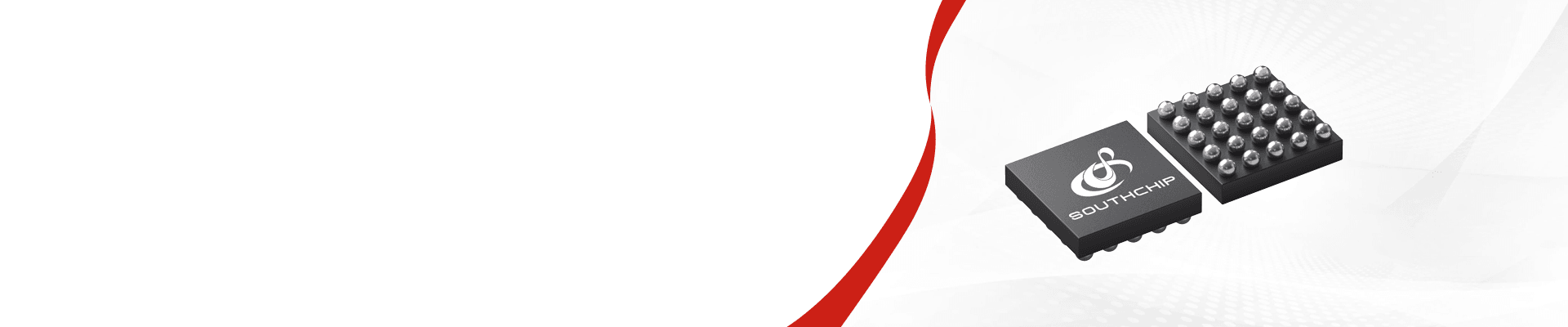

SC6010
用于 AMOLED 显示器的高效 800mA 三路输出电源 AMOLED 显示器
销售咨询
申请样片
SC6010
用于 AMOLED 显示器的高效 800mA 三路输出电源 AMOLED 显示器
SC6010 是一款三通道开关模式电源，设计用于驱动需要 VELVDD、VELVSS 和 VAVDD 的 AMOLED 显示器。
SC6010 是一款三通道开关模式电源，设计用于驱动需要 VELVDD、VELVSS 和 VAVDD 的 AMOLED 显示器。
产品详情
设计和开发
技术文档
应用方案
参数
封装/引脚/尺寸
特性
通知和说明
产品详情
参数
封装/引脚/尺寸
特性
通知和说明
设计和开发
各项参数
值

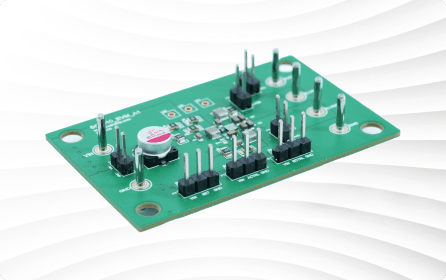

EVM 型号
SC6010 EVM
关键器件
SC6010
EL最大电流
800mA
AVDD电流
150mA
技术文档
参数名称
参数数值
VIN range
2.5-5.0V
Abs. VIN (max)
6V
ELVDD [V]
4.6V~5.0V
ELVSS [V]
-1V~-6.6V
AVDD [V]
6.9V~7.9V
Iout(Max)
800mA
参数名称
参数数值
MOS
INT
Topology
Boost/Buck-boost/Boost
Fsw
1.4MHz
PFM
√
Features
SCP, OTP
Package
WLCSP-25 2x2
参数名称
参数数值
VIN range
2.5-5.0V
Abs. VIN (max)
6V
ELVDD [V]
4.6V~5.0V
ELVSS [V]
-1V~-6.6V
AVDD [V]
6.9V~7.9V
Iout(Max)
800mA
MOS
INT
Topology
Boost/Buck-boost/Boost
Fsw
1.4MHz
PFM
√
Features
SCP, OTP
Package
WLCSP-25 2x2
