SC2155Q

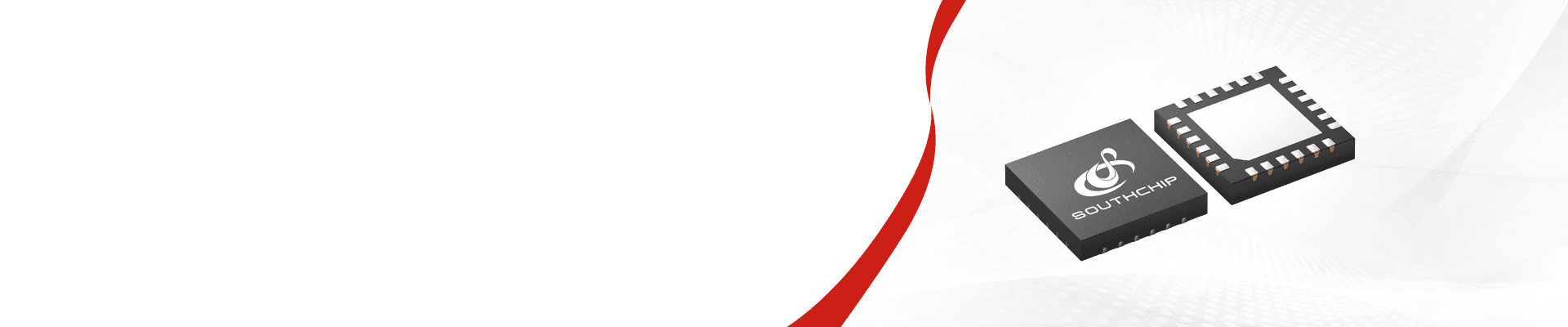

SC2155Q 是一款 Type-C/PD 及 DPDM 快充控制器，内部集成了反馈补偿。它符合最新的 Type-C 和 PD 3.1 标准，并支持带有 DPDM 接口的专有高压快充协议。它支持 SCP 和 UFCS 快充协议，主要针对墙壁适配器、旅行适配器等应用。 SC2155Q 通过集成 USB PD 基带 PHY、Type-C 检测、DPDM PHY、VBUS 放电路径、VCONN 供电、可编程反馈补偿、电压和电流检测、10 位高性能 ADC、双 10 位 DAC（用于恒流/恒压调节）、NMOS 栅极驱动器、I2C 接口、UART 接口和保护电路，大幅减少了外部元件。它包含一个 32 位高性能微控制器内核，配备 3k 字节 RAM 和 OTP ROM，为众多应用提供了成本效益的解决方案。此外，它还预留了独立空间用于存储芯片 ID 码，便于工厂校准。 SC2155Q 支持多种保护机制，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护（SCP）、过热保护（OTP）、DPDM 过压保护（DPDM OVP）、CC 过压保护（CCOVP）、VCONN 过压（VCONN OVP）、VCONN 过流（VCONN OCP）和 VCONN 短路保护（VCONN SCP），从而有效确保系统的稳定可靠运行。 SC2155Q 采用 24 引脚 QFN 封装，尺寸为 4mm×4mm×0.75mm。
